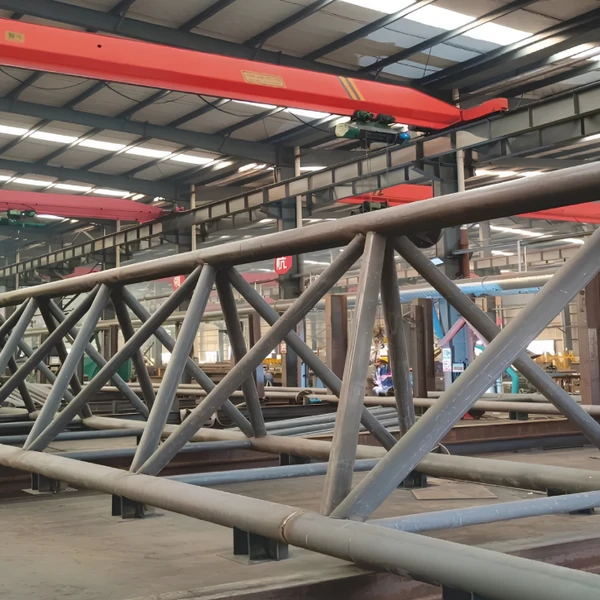

Kohandatud ülitugevast{0}}terasest fermid ehituseks

Terasfermid koosnevad omavahel ühendatud sirgetest osadest, mis moodustavad kolmnurkseid üksusi, sealhulgas ülemised võllid, alumised kõõlud, võrkdetailid ja kinnitusplaadi ühendused. See konfiguratsioon tagab, et jõud kantakse peamiselt aksiaalse pinge või survena, maksimeerides konstruktsiooni efektiivsust.

Tüüpilised rakendused hõlmavad järgmist:

• Tööstuslike tehaste katused
• Lao pikad{0}}struktuurid
• Staadionid ja areenid
• Lennujaama terminalid
• Sillad ja kõrgendatud kõnniteed
• Rasked tööstusrajatised

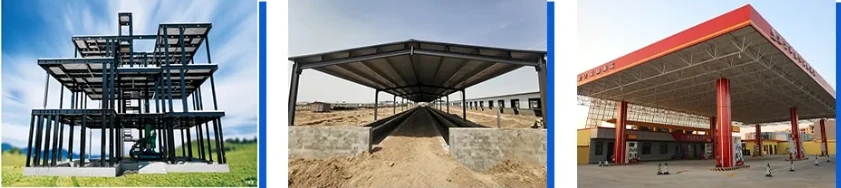

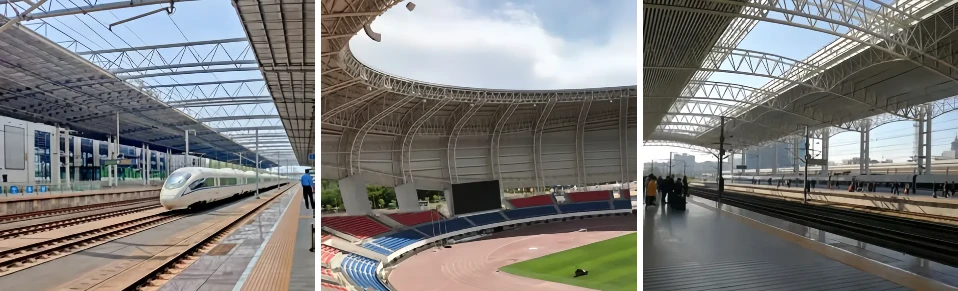

Kohandatud terasfermid on ülitugevad ja kerged teraskonstruktsioonide komponendid, mida kasutatakse laialdaselt staadionide, näitusesaalide, sildade, lennujaamade ja tööstushoonete jaoks.

GNEE tarnib süsinikterasest, roostevabast terasest ja alumiiniumisulamist valmistatud eritellimusel valmistatud katusefermid, kosmosefermid, sillafermid, kraanafermid ja lavafermid. Optimeeritud konstruktsiooni, lihtsa põllupaigaldamise ja mitmekülgse pinnaviimistlusega, sealhulgas kuum-kastmisgalvaniseerimise ja värvikattega, pakume täielikku valikut trussidest valmistatud tsingitud terasest ja värvitud terasest tooteid. kuluefektiivseid lahendusi teie suurte-ehitusprojektide jaoks

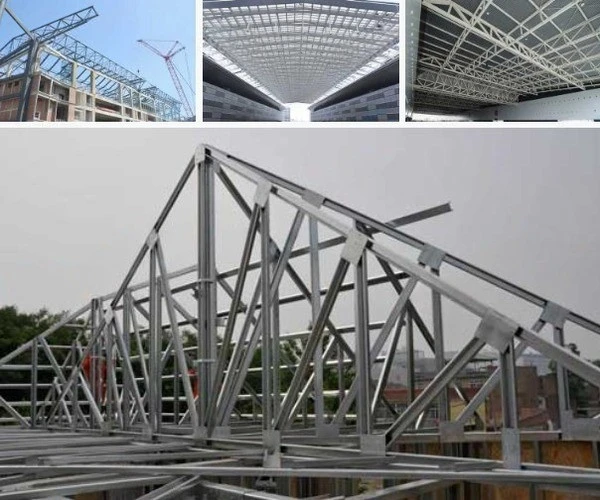

Kolmnurkne katuseferm

Kirjeldus:Nagu üks traditsioonilisemaid ja stabiilsemaid katusesõrestike vorme, koosneb see reast omavahel ühendatud kolmnurkadest.



Rakendused:Tööstushooned, laod, töökojad ja näitusesaalid.



Omadused:

Kõrge stabiilsus lihtsa geomeetrilise struktuuriga;

Lihtne valmistada ja{0}}kulutõhus;

Kerge, kuid talub suuri katusekoormusi

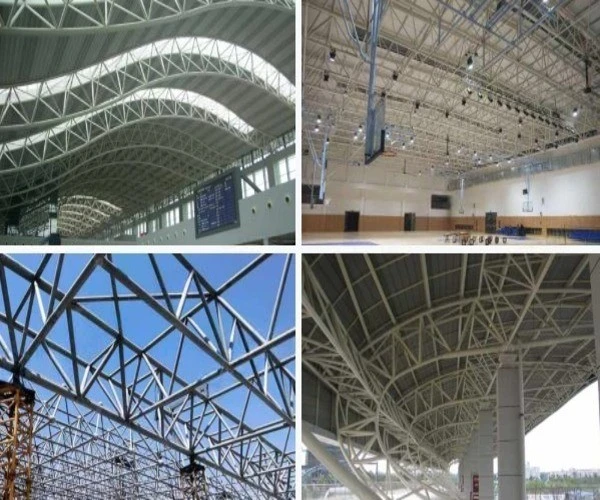

Torukujuline kosmoseferm

Kirjeldus:Torukujuline sõrestik on kolme{0}}mõõtmeline sõrestikusüsteem, mis koosneb torukujulistest osadest.



Rakendused:Staadionid, lennujaama terminalid, näitusesaalid, suured raudteejaamad ja väljakukatused



Omadused:
Ruumiline koormus{0}}kandevõime ja kõrge stabiilsus;
Kerge, kõrge tugevusega ja suurte vahedega;

Erinevad kujundid võimaldavad moodustada erinevaid kumeraid pindu

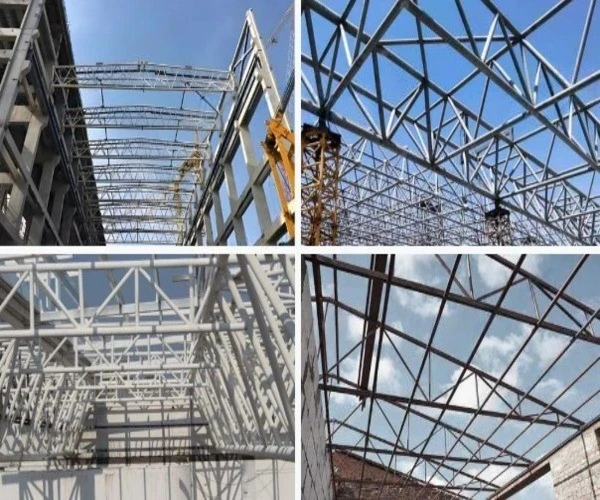

Trapetsikujuline sõrestik

Kirjeldus:Seda tüüpi sõrestikel on ülemised ja alumised paelad, mis on paigutatud trapetsikujuliselt. See tagab mõõduka katusekalde, optimeerides samal ajal konstruktsiooni üldist kõrgust.



Rakendused:Spordiareenid, näitusekeskused, tehased ja auditooriumid.



Omadused:

Ideaalne keskmise{0}}ava katusekonstruktsioonide jaoks;

Kompaktne ja esteetiline välimus;

Vähendab katuse kõrgust ruumi tõhusamaks muutmiseks

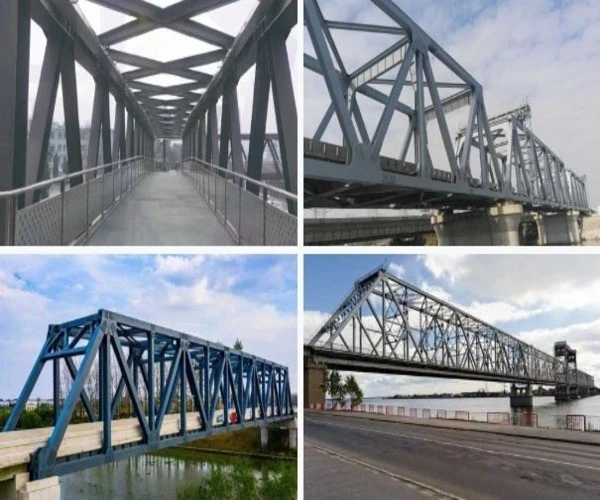

Silla sõrestik

Kirjeldus:Kaks peamist tüüpi : jalakäijate silla fermid, mis sobivad jalgsildadeks või{0}}kergete juurdepääsuteede jaoks; ja kiirraudtee sillafermid, mis on loodud raudteesildade ehitamiseks.



Rakendused:Jalgsillad, kõrgendatud kõnniteed, tehasekoridorid ja väikesed jõe{0}}ületussillad.



Omadused:

Esteetiline disain, mis täiendab hoonete fassaade;

Kerge, kuid kõrge jäikus;

Kiire ehitus ja lihtne kohapeal{0}}monteerimine

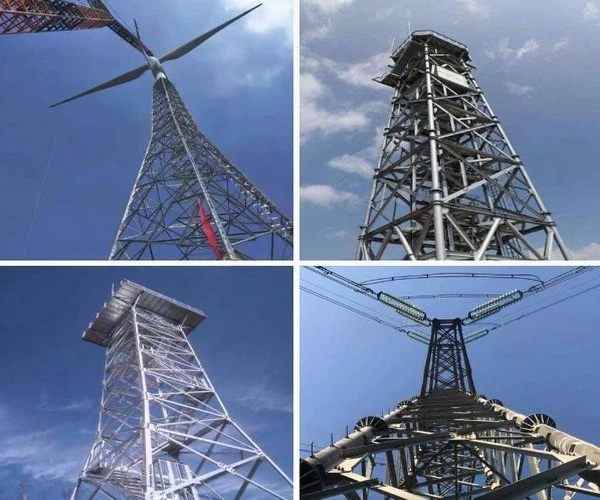

Torn- ja mastivõre

Kirjeldus:Need on kõrged sõrestiku- või torukujulised konstruktsioonid, mis on ette nähtud antennide, valgustuse, jõuülekande või seireseadmete toetamiseks. Tornid on-isekandvad konstruktsioonid, samas kui mastid on tavaliselt stabiliseeritud juhtmetega.



Rakendused:Sidetornid, ülekandetornid, valgustuspostid, tuulikute tugitornid ja seiretornid.



Omadused:

Modulaarne tootmine ja transport;

Madalad hooldusnõuded ja pikk kasutusiga;

Kõrge, stabiilne konstruktsioon suurepärase tuule- ja seismilise vastupidavusega



Meie terasfermide tootmine põhineb tööstuslikel{0}}tootmissüsteemidel, mis ühendavad automatiseerimist ja täppistehnikat.

Põhilised toorainekomponendid

GNEE on kogenud terasest sõrestike lahenduste tarnija. Meie tehas toodab täisvalikut katusefermid, põrandafermid, sõrestiku kanded ja muud konstruktsioonikarkassfermid. Terasfermid toodetakse ja tarnitakse järgmistes konfiguratsioonides, mis põhinevad erinevatel teraseklassidel ja materjalitüüpidel.

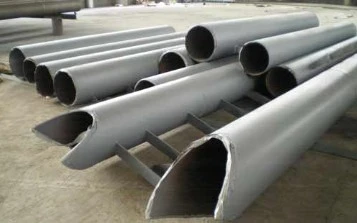

Torukujulise sõrestiku komponendid

Torukujuliste sõrestike komponendid on allutatud ainult teljesuunalisele pingele või kokkusurumisele, kusjuures pinge jaotub ristlõikele ühtlaselt{0}}.

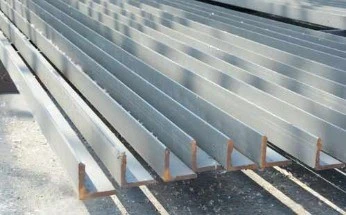

Nurkterasest sõrestiku komponendid

Nurkterasest osadel on kerge ristlõige-ja kulueelised.

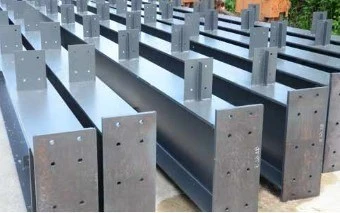

H-Vormi sõrestiku komponendid

H-sektsiooni sõrestiku komponentidel on suurem sektsioonimoodul, kergem kaal ja väiksem materjalikulu.

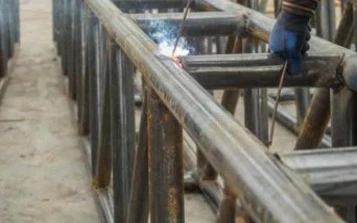

Kasti sõrestiku komponendid



Kasti sõrestiku komponentidel on kõrge üldine jäikus ja kerge kaal.

Täielikud töötlemisseadmed

Kogenud kokkupandavate terassõrestike lahenduste tarnijana on GNEE varustatud laiaulatuslike tootmisseadmetega, et tagada iga projekti laitmatu täitmine.

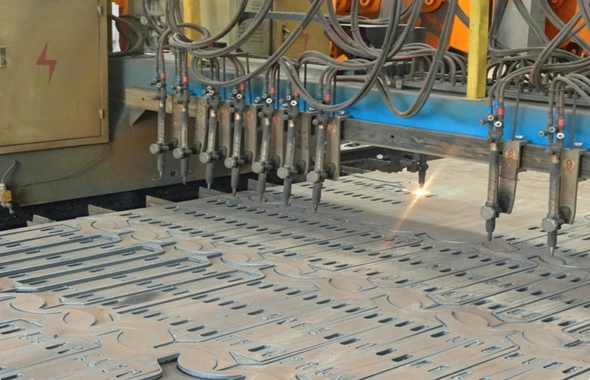

CNC plasma lõikamismasin

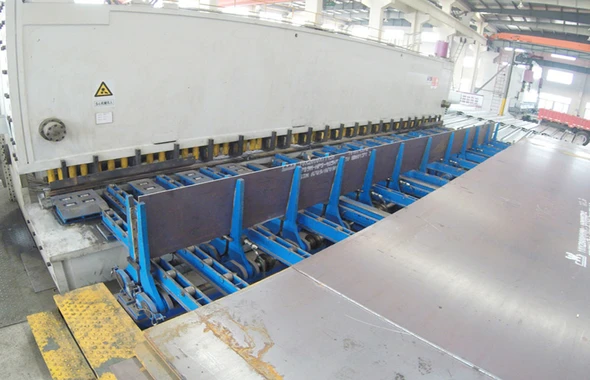

Täielik CNC lõikemasin

Sukelkaarkeevitus, SAW

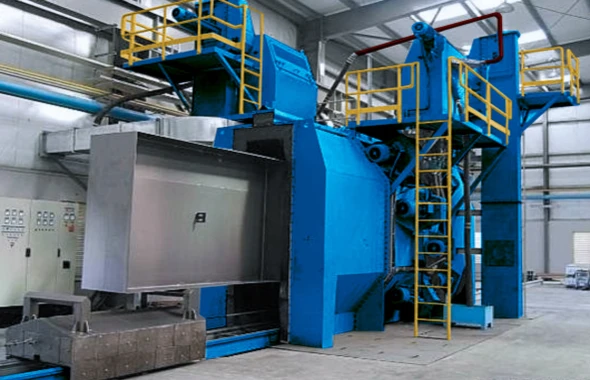

Haavellõhkemasin

Kvaliteedikontroll

GNEE terasest sõrestike kvaliteedikontrollisüsteem sisaldab ranget mõõtmete kontrolli, et tagada kõigi elementide ja sõlmede vastavus projekteeritud tolerantsidele, ultraheli testimist (UT) kriitiliste keevisõmbluste jaoks sisemiste defektide tuvastamiseks, koormuse kontrollimise simulatsiooni, et hinnata konstruktsiooni jõudlust tühikoormuse, pingelise koormuse, tuulekoormuse, lumekoormuse ja kraana koormustingimuste korral, samuti katte kontrollimist, et kontrollida pinnakaitse standardite vastupidavust, sealhulgas kattekihi, paksuse ja koristusprojekti täielikku kaitset. nõuded.

Kattekihi paksuse testimine

Ultraheli testimine, TÜ

Mehaaniliste omaduste testimine

Ultraheli paksuse mõõtmine

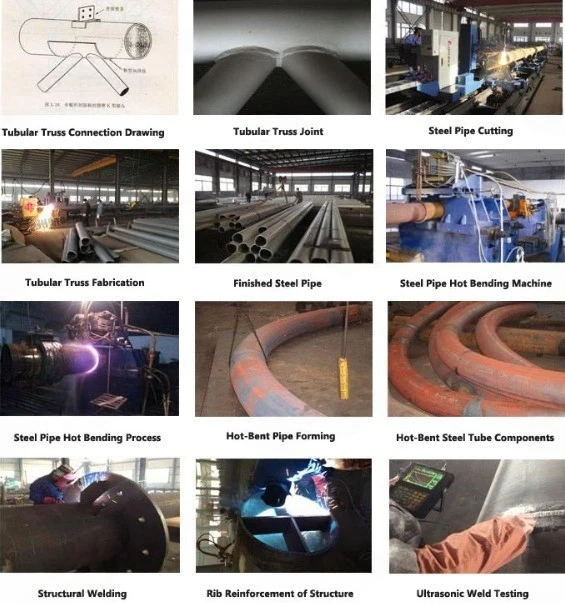

Valmis terastoru → Toru lõikamine → Kuumpainutamine → Komponentide kokkupanek → Konstruktsioonikeevitus (sh jäigastajad) → Ultraheli testimine → Valmis torukujuline sõrestik

GNEE rakendab torukujuliste fermide jaoks ranget täppis tootmist ja kvaliteedikontrolli kogu protsessi vältel alates toorainest kuni valmistoodeteni.



1. Tooraine ettevalmistamine:Alustame valmis terastorudest, mis on torufermide valmistamise põhitooraine.



2. Torude lõikamine ja vormimine:Valmis terastorud lõigatakse vajalike pikkuste ja nurkade järgi rangelt kooskõlas projekteerimisjoonistega.



3. Toru kuumpainutamine:Lõigatud terastorusid kuumutatakse ja painutatakse kuumpainutusmasinatega, et luua keerulisi kumeraid komponente torukujuliste fermide jaoks, nimelt kuum{0}}painutatud toruliitmikud.



4. Kokkupanek ja keevitamine:Toru komponendid pärast lõikamist ja kuuma painutamist on monteeritud vastavalt projektile. Kõik osad on konstruktsiooni keevitamise teel kindlalt ühendatud. Struktuursed jäigastajad keevitatakse võtmeühendustes, et suurendada konstruktsiooni üldist tugevust.



5. Kvaliteedikontroll:Pärast keevitamist kontrollime keevisõmblusi rangelt mittepurustavate katsetega, sealhulgas ultraheliga. See tagab, et keevisliited on sisemiste defektideta ja vastavad täielikult ohutusstandarditele.

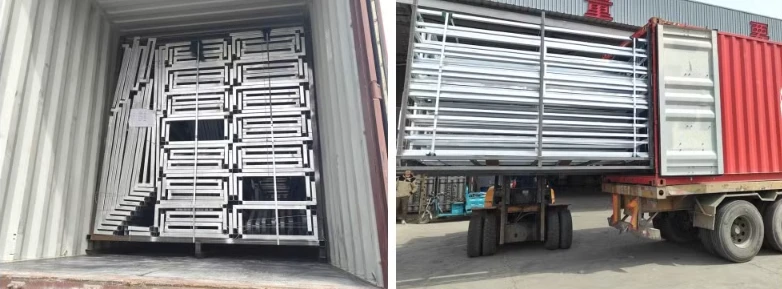

Meie terasfermid on turvaliselt pakitud terasraamide, kaitsva ümbrise ja märgistatud moodulkimpude abil, et tagada ohutu transport. Olenevalt projekti nõuetest tarnitakse need kokkupandavate moodulite, segmenteeritud üksuste või lamedate-ekspordipakettidena, mis sobivad konteiner- või hulgiveoks, tagades tõhusa laadimise, väiksema kahjuriski ja lihtsa -kohapealse paigaldamise.

KKK:

Kuidas pika-avaga fermid transporditakse ja kohapeal kokku pannakse?

Sõrestikud on konstrueeritud tarnima segmenteeritud või lamedate{0}}pakettmoodulitena, mis on mõeldud konteinerite või madala-voodiga haagiste jaoks, seejärel monteeritakse kohapeal poltide ja välikeevitamise teel koos väikese tõsteplaani ja kureeritud paigaldusjoonisega.

Kuidas valida keevitatud ja poltidega sõrestikuühenduste vahel?

Keevitatud (AWS D1.1, UT-testitud) annab siledad, pidevad ühendused, mis sobivad püsivate raskete konstruktsioonidega; ülitugevad poltühendused (8,8/10,9) on kohapeal -monteerimisel, lahtivõtmisel ja edaspidiseks ümberpaigutamiseks puhtamad. Tihti kasutame poltidega väliliitmikega hübriidset - kaupluskeevitust.

Millist tule- ja korrosioonikaitset soovitatakse kogu kasutusaja jooksul?

Korrosioonitõrjeks valige kuum{0}}kastsinkimine või Sa2.5 pritsimine ja keskkonnaklassi järgi sobiv värvisüsteem. Tulekahju eest saab konstruktsiooniterast kaitsta heakskiidetud paisuva kattega või passiivse tulekindla kattekihiga, et saavutada teie koodi nõutav tulekindlus.

Kas projekteerite ja detailiseerite sõrestiku või töötate minu jooniste järgi?

Mõlemad. Kui teil on konstruktsioonijoonised, valmistame neile otse; Kui teil on ainult paigutus, ulatus, koormused ja asukoht, siis meie insenerimeeskond projekteerib, detaileerib ja optimeerib sõrestiku ning väljastab enne tootmist kinnitamiseks sertifitseeritud valmistamis-/paigaldusjoonise.

Millist teavet pean saatma fermi hinnapakkumise saamiseks?

Sirge, lahtrite vahe või ehitusplaan, kavandatud koormused (katus, lumi, tuul, kraana), sihtaste ja ühendus (keevitatud/poltidega), pinnaviimistlus (tsingitud/puhastatud-ja-värvitud) ning kas joonis või vajalik vaba sildeulatus ja kõrgus. Sellega kinnitame geomeetria ja pakkumise 24 tunni jooksul.
