Soojusvaheti tootmisprotsess – projekteerimisest testimiseni

Soojusvahetion olulised soojuse ülekandmiseks kahe või enama vedeliku vahel. See on ülioluline rafineerimisprotsessides ja termilise efektiivsuse suurendamisel farmaatsia-, nafta- ja gaasi-, toiduainetöötlemis-, keemia- ja elektrijaamades.

Üks India juhtivaid soojusvahetite tootjaid, GNEE, on üle 17 aasta kohandatud-disainitud ja tootnud plaat-, õhkjahutusega-kesta- ja torusoojusvahetid, gofreeritud ribidega torusoojusvahetid. Oma tipptasemel-tootmisrajatistega oleme saavutanud paljude ettevõtete usalduse kogu maailmas, pakkudes töökindlaid, korrosioonikindlaid,{5}}korrosioonikindlaid ja suure jõudlusega soojusvahetuslahendusi.

Kohaldame strateegiliselt klientide unikaalseid nõudmisi, mis hõlmavad erinevaid sektoreid, võimendades keerukat disaini-tarnevõimaluseni-ja ettevõttesisest-inseneri taipu.

Soojusvahetid on erinevates tööstusprotsessides üliolulised, kuna need kannavad soojusenergiat ühest vedelikuvoolust teise. Sellepärast silmapaistevkestade ja torude soojusvahetite tootjad Indiasjälgida tootmisprotsessi, et säilitada optimaalne jõudlus, töökindlus ja ohutus.

Selle valmistamisel kasutatakse soojusmudelit, et arvutada tõhusus konkreetsetes tingimustes. Soojusvaheti tootmine on keerukas protsess, mis koosneb järgmistest etappidest:

• Soojusdisaini protsess
• Üksikasjalik projekteerimis- ja projekteerimisprotsess
• Tootmisprotsess
• Keevitus- ja monteerimisprotsess
• Testimine ja transpordi ettevalmistamine
• Lõplik transport ja{0}}kohapealne ülevaatus
• Mõistame iga faasi üksikasjalikult, et mõista, kuidas kõige pareminisoojusvahetite tootjadtagada soojusvahetite valmistamisel kvaliteet.

Projekteerimisetapp on ülioluline optimeeritud tööstuslike soojusvahetite tootmiseks, mis maksimeerivad kliendi soojusülekande efektiivsust. India soojusvahetite tootjate asjatundlik disainerite ja inseneride rühm selgitab välja iga projekti parameetrite järgi optimaalse soojusvaheti tüübi, konfiguratsiooni, ehitusmaterjalid ja tehnilised andmed.

Tarkvara on varustatud töötemperatuuride, soojusvõimsuse, vedeliku tüübi ja omaduste, voolukiiruste, rõhu vähendamise ja voolukiirustega, et luua spetsiaalseid kujundusi.

Disainimeeskond simuleerib tööstusliku soojusvaheti termilist ja mehaanilist jõudlust tegelikes töötingimustes, kasutades arvutuslikke vedelikudünaamika tehnikaid. See virtuaalne testimine maksimeerib soojusülekande kiirust, kinnitades samal ajal ohutust ja töökindlust. Kasutajasõbralik-tarkvaraliides hõlbustab ka klientide koostööd, et kohandada kujundust täpselt nende protsessinõuetega.

Koostöös inseneri-, kvaliteedi- ja tootmismeeskondadega viiakse läbi arvukalt projekteerimisiteratsioone, et optimeerida kontrolli juurdepääsu, kulusid, hooldust, valmistamise teostatavust ja muid kriitilisi tegureid.

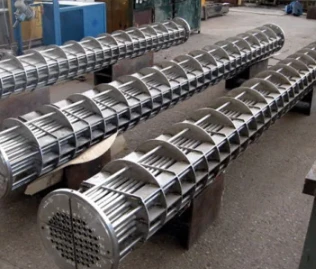

Tootmisetapp algab põhimaterjalidega, mis läbivad vormimise, töötlemise ja keevitamise, et valmistada neist tööstuslike soojusvahetite peamised komponendid. Kanali- ja kestasilindrid on tavaliselt valtsitud ja keevitatud plaadid (läbimõõt suurem kui 24{5}} tolli) või torud (läbimõõt 24- tolli või väiksem). Sõltuvalt paksusest võivad torulehed olla plaat või sepised, töödeldud ja puuritud. Äärikud on kuumsepistatud rõngad ja deflektorid on plaatmaterjalid, mida töödeldakse ja puuritakse. Torusid on erinevates variantides, näiteks õmblusteta ja keevitatud, ning neid on saadaval mitme standardse läbimõõdu ja paksusega. India soojusvahetite tootjad saavad torusid U-kujuliseks painutada ja vastavalt vajadusele lõigata.

Seega võib kesta ja toru soojusvahetite valmistamise jagada nelja faasi:

• Masina- ja puurimistoimingud
• Keevitusoperatsioonid

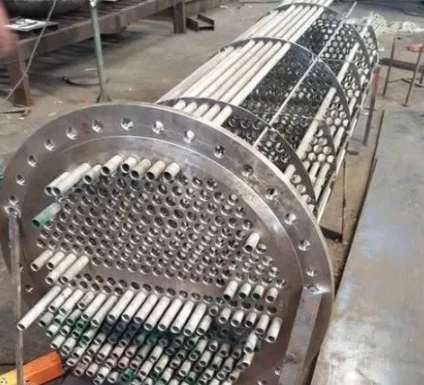

• Kimpude kokkupanek
• Lõpp- ja katsekomplekt

Keevitamine ja tööstuslik soojusvaheti kokkupanek on tootmise pöördeline etapp, mis nõuab märkimisväärset täpsust ja oskusi. India tootjad kasutavad keerulisi keevitusmeetodeid, nagu TIG-, MIG-, orbitaal- ja laserkeevitus, et tagada liigeste terviklikkus ja läbilaskmatus vastavalt ülemaailmsetele koodidele ja standarditele. ASME-sertifitseeritud, suurte kogemustega keevitajad järgivad parimaid tavasid, kasutades mõõtetäpsuse tagamiseks kinnitusvahendeid.

GNEEkasutab suurte tööstuslike soojusvahetite jaoks veatute ühtlaste keevisõmbluste valmistamiseks kulumaterjale, nagu metallist{0}}spetsiifilised täitejuhtmed ja automaatne orbitaalkeevitus.

Keevisõmblused kinnitavad radiograafilised testid ja muud mittepurustavad testimisprotseduurid. Lisaks tehakse iga soojusvaheti lekkekindluse tagamiseks ranged hüdro- ja heeliumilekketestid. Kvaliteedi tagamise meeskond uurib hoolikalt iga liigendit. India parimad soojusvahetite tootjad järgivad standardsete keevitusseadmete, sealhulgas termosüvendi, järgimiseks rangeid protokolle.

Kvaliteedi tagamise funktsioon on töökindlate kesta- ja torusoojusvahetite tootmisel kriitiline. GNEE kasutab komponentide terviklikkuse tagamiseks ranget sissetulevate materjalide kontrollimise protsessi.

Toimivuse terviklikkuse tagamiseks viiakse läbi põhjalikud testimisprotseduurid mitmes etapis. Iga soojusvaheti läbib õhus või vees rõhu all oleva lekkekatse.

Toimivust hinnatakse lõpptestimise käigus simuleeritud protsessi tingimustes.

• ASME U templi sertifikaat rõhu terviklikkuse tagamiseks
• ASME 'R' tempel remondiks ja ümberehituseks
• CE-märgis, mis kinnitab toote ohutust.
• ISO 9001:2015 kvaliteedijuhtimiseks

Koos täiustatud testimisseadmete ja kalibreerimisega, mida saab jälgida riiklike standardite järgi, mõõdetakse ka lekkeid, soojusülekande kiirust ja rõhulangust äärmiselt täpselt. Küttevahetitele antakse lõplik sanktsioon klientidele tarnimiseks alles pärast kõigi katsete läbimist.

Soojusvahetite tootmistööstus järgib rangeid testimisprotokolle, et enne klientidele saatmist kontrollida, kas iga seade vastab projekteerimisnõuetele. Kvaliteedikontrolli meeskonnad kasutavad põhjalike termilise jõudluse ja mehaanilise terviklikkuse hindamiseks standardiseeritud teste.

Täpsed instrumendid jälgivad südamiku rõhku, temperatuure ja soojusülekande kiirust kogu käivitusprotsessi vältel, et tagada soojuslike kohustuste täitmine. Hüdrostaatilise ja pneumaatilise rõhu hindamised teostatakse paremini kui kavandatud rõhk. Heeliumi massispektromeetria tuvastab täpse täpsusega isegi väikese lekke. Kriitiliste seadmete, nagu instrumendid, ventiilid ja tihendid, testimine järgib katseplaane.

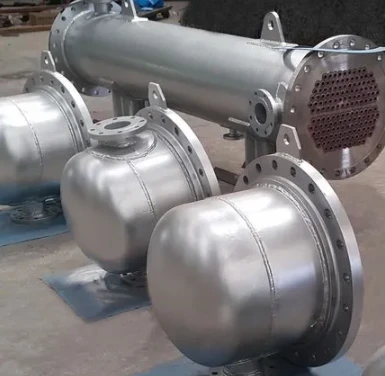

Pärast termohüdraulika ja mehaanilise terviklikkuse kontrollimist viimistletakse välispind isolatsiooni, kaitsekatete ja poleerimisega. Korrosiooni-inhibeerivad ühendid ja õiged materjalikäsitlusviisid hoiavad ära kahjustuste tekkimise transpordi ajal.

Soojusvahetid on kohandatud{0}}ekspordipakendite meeskonnad varustatud piisava polsterdusega, et vältida defekte rahvusvahelise transpordi ajal.

Kuivatusaineid kasutatakse tundlike piirkondade tugevdamiseks, et vältida niiskuse sissepääsu. Konteinerite ekspordi-valmidust kontrollitakse vastavusaudititega enne nende pitseerimist kliendi rajatistesse transportimiseks. Rasketes tööstuskeskkondades töötavad soojusvahetid rangete protokollide rakendamise tõttu turvaliselt aastaid.

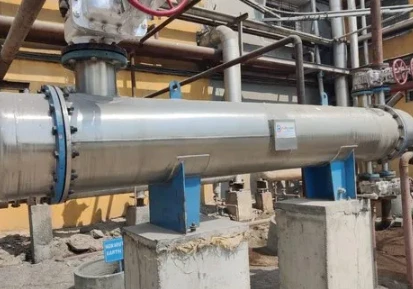

Pärast transportimist, paigaldamist ja kohapealset ülevaatust{0}}tagavad tiim sujuvalt ümbruskonnas paigaldamise ja ohutu kasutamise. Ülevaatusmeeskond kontrollib lekkeid, kontrollib vedeliku voolukiirust ja temperatuuri erinevusi ning jälgib üldist jõudlust.

Indias asuva usaldusväärse kesta- ja torusoojusvahetite tootjana haldab GNEE maailma-tasemel rajatisi ja rakendab rangeid protsesse, et tarnida korrosioonikindlaid-kesta- ja torusoojusvahetiid, mis vastavad rahvusvahelistele standarditele, säilitades samas kõrge jõudluse.

Me teame, kuidas täita kõiki teie soojusvaheti nõudeid, olenemata sellest, kas need hõlmavad märkimisväärset kapitaliinvesteeringut või hädavajalikku asendamisnõuet. Võtke ühendust meie ekspertidega, et hankida kohandatud ja eeskirjadele{1}}ühilduv tööstuslik soojusvaheti, mis vastab teie vajadustele.
