Kest ja toru soojusvahetidon oma mitmekülgsuse tõttu üks levinumaid soojusvaheti tüüpe. Need on väga kohandatavad, erinevate rakenduste jaoks on palju erinevaid tüüpe. See hõlmab erinevaid voolutüüpe, pea konfiguratsioone, toruplaate ja materjale.
Tehasel, tehasel või muul ettevõttel ei pruugi olla palju paindlikkust kasutatava kesta ja torusoojusvaheti tüübi osas, kuid see võib siiski olla eritellimusel valmistatud konfiguratsioon, et pakkuda konkreetsele protsessile parimat lahendust.
Mis on kesta ja toru soojusvaheti?
Korpus- ja toruüksused on teatud tüüpi soojusvahetid, mida tavaliselt kasutatakse tööstuslikes rakendustes soojuse ülekandmiseks vedelike vahel. Disain koosneb kestast (välimine anum) ja torude seeriast (sisemine anum), mille kaudu voolavad vedelikud. Soojus kandub vedelike vahel läbi torude seinte.
Korpus- ja torusoojusvahetid on üks levinumaid tööstuses kasutatavaid soojusvahetiliike. Nende hulka kuuluvad näiteks kompaktsed torude konstruktsioonid ja ka reboilerid.
Kuidas nad töötavad
Üks vedelik voolab läbi torude, samas kui teine vedelik voolab torude ümber suurema kesta sees. Soojus kandub kuumalt vedelikult külmale vedelikule läbi torude seinte, mille tulemuseks on temperatuuride erinevus kahe vedeliku vahel.
Sõltuvalt konstruktsioonist toimub ainete vahel erinev arv läbikäike ja erinevaid vooge (nt vastuvool jne), et see sobiks konkreetsete ainete ja protsessi nõuetega.
PMiks on kest- ja torusoojusvahetid populaarsed?
Korpus- ja torusoojusvahetitel on teiste võimaluste ees eelised, näiteks nende tõhus soojusvahetuskiirus ja nende kohandamine erinevate eesmärkidega. Neid saab kujundada erinevate kohandatud funktsioonidega, et need vastaksid kõige paremini konkreetsetele protsessinõuetele, parandades tõhusust ja pakkudes paindlikkust.
Näiteks võivad insenerid konstruktsiooni lisada toruplaate või lisada pikendatud pinnaribi. Neid saab valmistada erinevatest materjalidest vastavalt kasutatavatele ainetele ja protsessi nõudmistele. Lugege meie ajaveebi tööstuslikes soojusvahetites kasutatavate materjalide kohta.
Kest- ja torusoojusvahetite tööstusharud ja rakendused
Kuna kesta- ja torusoojusvahetid on äärmiselt mitmekülgsed ja neid saab kujundada mitmes konfiguratsioonis, kasutavad paljud tööstusharud neid.
Need on vaid mõned tööstusharud, mis tavaliselt kasutavad kesta- ja torusoojusvahetiid.
- Keemiatehased
- Õlitehased ja rafineerimistehased
- Merendus ja kaitse
- Lennundus
- Energia tootmine (sh tuumaenergia)
- Toiduainete töötlemine ja tootmine
Kest- ja torusoojusvahetiid kasutavate tööstusharude arv on äärmiselt suur, kuna need soojusvahetid võivad aidata mitmel erineval protsessil, sealhulgas:
- Protsessi kuumuse eemaldamine
- Toitevee või muu vedeliku eelkuumutamine
- Kondenseerimisprotsessi aur või aur
- Protsessi vedeliku või auru aurustamine
- Jahutushüdraulika ja määrdeõli
- Jahutusturbiinid, kompressorid ja mootorid
Korpuse ja torusoojusvaheti osad
Iga soojusvaheti unikaalses disainis on näha toote tõeline mitmekülgsus. Kujundades iga kesta ja toru soojusvaheti vastavalt oma klientide nõudmistele, saame tagada, et lõpptoode sobib ideaalselt protsessi ja keskkonnaga, milles see töötab. See on üks põhjusi, miks soojusvahetiid nii sageli kasutatakse.
Uurime mõnda soojusvaheti elementi, et mõista erinevaid disaini konfiguratsioone.
Kest
Kest ümbritseb torukimbu ja muid sisemisi komponente.
Korpuse disaini üks kriitilisi aspekte on ehitusmaterjalid. Kest peab olema kuumakindel ja taluma temperatuurimuutusi. Mõnes protsessis peab see olema korrosioonikindel-. Näiteks merevees või keemilistes protsessides kasutatavad kesta- ja torusoojusvahetid peavad sageli olema korrosioonikindlad.
Vastavalt protsessi nõuetele saab kasutada spetsiaalseid materjale. Näiteks võib tantaal olla optimaalne äärmuslike temperatuuride ja söövitavate materjalide korral.

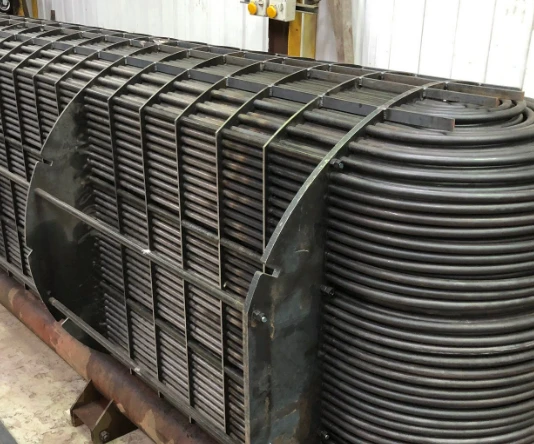

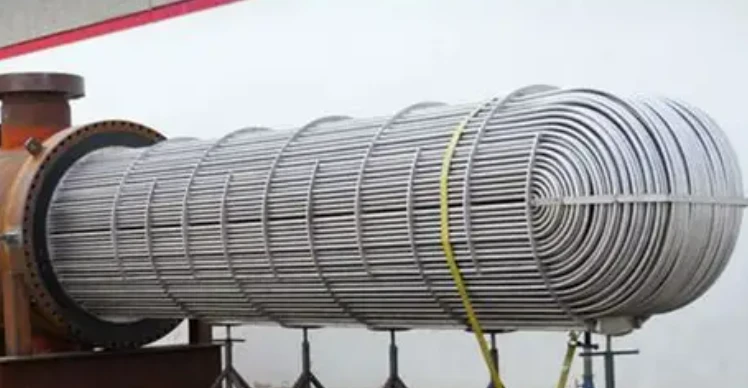

Toru kimp
Torukimp hoiab toru{0}}külgmist keskkonda, mille temperatuur muutub.
Korpuse ja torusoojusvaheti torude ja torukimbu kohandamiseks on mitu võimalust, sealhulgas materjali tüüp, läbimõõt, läbikäikude arv ja toru kuju (nt U-torud).
Mõnes komplektis saab torukimbu eemaldada.
Toru samm
Toru samm on kaugus ühe toru keskpunkti ja külgneva toru keskpunkti vahel.
Tavaliselt mõõdetakse seda torude vahelise risti kaugusena ja see on oluline konstruktsiooniparameeter, mis mõjutab soojusülekande efektiivsust ja rõhulangust soojusvahetis. Erinevatel eesmärkidel saab torusid paigutada kolmnurkse või ruudukujulisena.
Toru samm on oluline parameeter, mis tuleb korpuse ja toru soojusvaheti projekteerimisel hoolikalt valida, et tagada optimaalne jõudlus ja töökindlus.
Kanalid või pead
Korpuste ja torude tootjad saavad kasutada mitut erinevat tüüpi pead. Näiteks kui soojusvahetit on vaja sageli hooldada, võib kõige sobivam olla eemaldatav kattekanal. Kapotipead on ehk kõige sagedamini kasutatavad kesta- ja torusoojusvahetitel, mis ei vaja sagedast hooldust.
Toru lehed
Toru lehed võivad lisada suuremat paindlikkust ja tagada, et soojusvaheti suudab vastata keerukamatele keskkonnanõuetele.
Fikseeritud toruleht on standardne konstruktsioon, mida kasutatakse siis, kui puuduvad olulised tööprobleemid.
Teisest küljest kasutatakse näiteks topelttoru lehte, kus asjaomased ained ei tohi seguneda. See on tavaline muu hulgas keemiliste operatsioonide puhul. Torulehe konstruktsioon loob lekkiva aine jaoks evakuatsioonitee, käivitades hoiatuse.
Lisateabe saamiseks lugege jaotist "Soojusvaheti torude lehed keerukate toimingute jaoks".
Paisumisvuugid
Paisumisvuuk (tuntud ka kui lõõts) võimaldab kesta ja toru soojusvahetil kohaneda temperatuurimuutustega, paisuda või kahaneda, kui materjal muutub kuumaks või külmemaks.
Laias temperatuurivahemikus töötavad soojusvahetid vajavad paisumisvuuke, et vältida pingeid teistele elementidele, mis muidu võivad kahjustada saada.
Hämmeldab
Deflektorid suunavad ainete voolu soojusvaheti sees, aidates saavutada kõrge soojusülekandeteguri jaoks kõige tõhusamat kiirust. Toote parameetritele sobiva deflektori kujundamine võib parandada tõhusust, vähendada saastumist ja muuta seadmed oma otstarbeks sobivamaks.
Mõnes konfiguratsioonis toetavad deflektorid ka torusid, et vältida longust või vibratsioonikahjustusi.
Laiendatud pinnaga uimed
Laiendatud pinnaribi saab integreerida kestade ja torude konstruktsioonidesse, et parandada tõhusust ja muuta toode kompaktsemaks ja/või ökonoomsemaks. Need suurendavad toru väliskülje pindala, et parandada soojusülekandetegurite tasakaalu.
Lisateavet laiendatud ribidega soojusvahetite kohta.
Põhilised kesta ja toru soojusülekande arvutused
Üks olulisemaid võrrandeid, mis kirjeldab kesta ja toru soojusvaheti funktsiooni, on:
- Q=U x A x ΔTm
- Q on soojusülekande kiirus.
- U on üldine soojusülekandetegur.
- A on soojusülekande ala.
- ΔTm on kuuma ja külma vedeliku temperatuuride keskmine erinevus.
Selle võrrandi abil saame arvutada soojusvaheti soojusülekande kiirust. Seda kasutatakse tavaliselt soojusvahetite projekteerimisel ja analüüsimisel, mis võimaldab inseneridel optimeerida soojusvahetusprotsessi jõudlust ja tõhusust.
Näiteks võime seda võrrandit kasutada selleks, et arvutada meie soojusvaheti pindala, mis on vajalik materjali jahutamiseks vajaliku temperatuurini. Sel juhul korraldame võrrandi ümber järgmiselt:
A (pindala)=Q / (U x ΔTm)
Teie vajadustele vastava soojusvaheti hankimine
Teie vajadustele vastava kesta- ja torusoojusvaheti kujundamisel tuleb arvestada mitmete teguritega.
- Tehke kindlaks oma konkreetsed protsessivedelikud ja töötingimused.See määrab teie soojusvaheti jaoks sobiva konstruktsiooni ja materjali valiku.
- Veenduge, et kasutatud materjalid on sobivad ja kvaliteetsed.See oleneb teie rakendusest, näiteks nõudes karmides keskkondades{0}}korrosioonikindlaid sulameid.
- Kaaluge oma tulevasi vajadusi ja võimalikke laienemisplaane.Soovite, et teie soojusvaheti kohandaks teie protsessis toimuvaid muudatusi.
- Tea oma eelarvet.Tasakaalustage oma vajadused hinna ja tarneajaga, tagades samas, et saate toote, mis vastab teie kvaliteedistandarditele.
- Töötage usaldusväärsete tootjate ja tarnijatega.Neil peaks olema sama hea maine, kogemused, sertifikaadid ja positiivsed klientide arvustused.
