Kõrgsurveanumadon olulised komponendid paljudes tööstusharudes, nagu keemiline töötlemine, nafta- ja gaasitootmine, elektritootmine ja farmaatsia. Need on loodud toetama kõrget rõhku ning tagama ohutu töö ja töökindluse. Pingeanalüüs on kõrgsurveanuma konstruktsiooni oluline komponent, kuna see võimaldab inseneridel prognoosida materjali reaktsiooni kõrgsurvekoormustele, tuvastada tõenäolised rikkepiirkonnad ja parandada konstruktsiooni terviklikkust.
Selles artiklis tutvustame pingeanalüüsi olulisust, kõrgsurveanumates välja töötatud pingete erinevaid vorme,{0}} olulisi konstruktsioonikaalutlusi ja rikke vältimise mehhanisme.
Mis on{0}}kõrgsurveanuma disaini stressianalüüs?
Pingeanalüüs surveanumates on oluline protsess, mis analüüsib, kuidas struktuurid ja materjalid reageerivad sise- ja välisparameetritele. Kõrgsurveanuma projekteerimine hõlmab erinevat tüüpi pingete analüüsi, et tagada anuma töötamine erinevates tingimustes ilma kokku kukkumata.
See võimaldab inseneridel:
• Määrake optimaalne seinapaksus, mis on vajalik siserõhu toetamiseks.
• Valige kõige suurema pingejaotusega materjal.
• Määrake kindlaks võimalikud tõrkepunktid ja minimeerige riske.
• Suurendage surveanuma eluiga ja töökindlust.
Pingete tüübid{0}}kõrgsurveanumates
Kõrgsurveanumad{0}} on allutatud erinevat tüüpi pingetele, mis mõjutavad nende jõudlust. Erinevad surveanuma pingetüübid hõlmavad järgmist:
1. Ümbermõõdu stress (rõngastress)
Rõnga pinge viitab pingele piki silindrilise surveanuma ümbermõõtu siserõhu mõjul. Tavaliselt on see õhukese seinaga surveanumates{1}}suurim pinge.
2. Pikisuunaline pinge (aksiaalne pinge)
Pikisuunaline pinge on piki anuma telge. Pikisuunaline pinge on üldiselt väiksem kui rõngaspinge ja selle tagavad:
See tähendab, et õhukese seinaga -surveanuma puhul võrdub pikisuunaline pinge umbes poolega rõnga pingest.
3. Radiaalne stress
Radiaalne pinge on veresoone seina paksuse suunas ja on tavaliselt väike võrreldes rõngas- ja pikisuunaliste pingetega õhukeseseinalistes{0}}veresoontes. See on oluline paksuseinalistes-veresoontes, kus pinge varieerub kogu seina ulatuses.
4. Termiline stress
Surveanumates esinev termiline stress on anuma siseste temperatuurimuutuste tagajärg, mis põhjustab paisumist või kokkutõmbumist. Ebaühtlane kuumutamine või jahutamine{1}} võib põhjustada pinge kontsentratsiooni, mis võib aja jooksul põhjustada pragusid või konstruktsiooni kahjustusi.
5. Nihkepinge
Nihkepinge esineb katkestuspiirkondades, sealhulgas ühendatud düüsides või keevisõmblustes. Sellistes piirkondades lokaalse rikke vältimiseks tuleb järgida nihkepinge analüüsi.
Stressi analüüsi meetodid
Insenerid kasutavad kõrgsurveanumates pingeanalüüsiks mitmesuguseid meetodeid, tagades sellega vastavuse ohutusstandarditele ja jõudlusnõuetele. Nende hulka kuuluvad:
1. Analüütilised meetodid
Pingejaotuse ligikaudseks hindamiseks kasutatakse klassikalisi insenerivalemeid, nagu Lame'i võrrand paksuseinaliste{0}}silindrite jaoks ja Barlow' valemit õhukeseseinaliste{1}}anumate jaoks. Need valemid võimaldavad lihtsaid ja täpseid arvutusi laeva põhikujude jaoks.
2. Lõplike elementide analüüs (FEA)
Lõplike elementide analüüs (FEA) on numbriline meetod, mis võimaldab pingejaotuse keerukat modelleerimist keerulises geomeetrias. FEA jagab laeva äärmiselt väikesteks elementideks ja kehtestab piirtingimused, võimaldades inseneridel:
• Tuvastage kõrge{0}}stressiga piirkonnad.
• Loo uuesti erinevaid laadimisjuhtumeid.
• Optimeerige disain enne valmistamist.
3. Eksperimentaalne testimine
Füüsiline testimine, sealhulgas deformatsioonimõõturi analüüs ja hüdrostaatilise rõhu testimine, kinnitab teoreetilisi mudeleid ja tagab reaalse{0}}kindluse. Need testid paljastavad nõrkused enne laeva kasutuselevõttu.
Peamised disainikaalutlused
Tõhusaks ja ohutuks kasutamiseks peab kõrgsurveanuma{0}}projekteerimisel arvesse võtma mitmeid olulisi kaalutlusi.
1. Kõrgsurveanuma materjali valik{1}
Materjalide valik mõjutab oluliselt laeva jõudlust ja pikaealisust. Insenerid valivad materjalid erinevate kriteeriumide järgi, sealhulgas:
• Plastikus ja tugevus
• Korrosioonikindlus
• Temperatuuritaluvus
• Kulutasu{0}}
Tavaliselt kasutatavad materjalid on komposiitmaterjalid, süsinikteras ja roostevaba teras.
2. Seina paksus
Piisav seinapaksus tagab anuma võime taluda sisemist survet ilma deformatsioonita. Paksuse nõue on määratletud vastavalt ASME katla ja surveanuma koodi (BPVC) spetsifikatsioonidele.

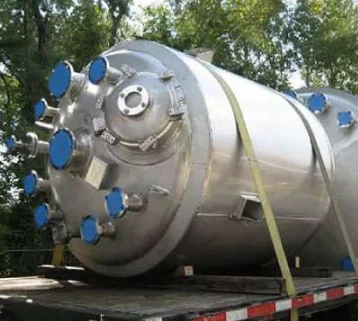

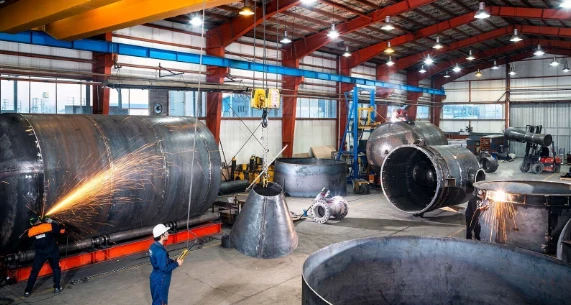

3. Keevisõmbluste ja vuukide terviklikkus
Keevitamine on kõrgsurveanuma konstruktsiooni{0}}kriitilise tähtsusega aspekt. Kehvad keevisõmblused võivad põhjustada pingekontsentratsioonide teket ja lõpuks põhjustada konstruktsiooni rikke. Keevisõmbluse terviklikkuse kontrollimiseks kasutatakse mittepurustavaid teste (NDT), nagu radiograafiline uuring (RT) ja ultraheliuuring (UT).
4. Ohutustegurid
Disainile on sisse ehitatud ohutusvaru, et oleks võimalik arvestada materjali omaduste, töötingimuste ja defektide ebakindlusega. See tagab, et laev töötab ka äärmuslikes tingimustes ohutult.
Kõrgsurveanuma rikkerežiimid ja ennetusstrateegiad
Hoolimata rangetest konstruktsiooninõuetest võivad kõrgsurveanumad{0}} siiski ebaõnnestuda, kui õigeid ettevaatusabinõusid ei võeta. Kõige levinumad rikete viisid on järgmised:
1. Saagikas
Kui pinged ületavad materjali voolavuspiiri, esineb jäävdeformatsioon. See võib põhjustada anuma rikke, kui seda ei piirata.
2. Väsimuse ebaõnnestumine
Tsükliline koormus võib aja jooksul põhjustada väikeste pragude teket, mis võib põhjustada ootamatu rikke. Ennetavad meetmed on järgmised:
• Väsimus{0}}kindlate materjalide kasutamine.
• Regulaarsed kontrollid.
• Stressi{0}}leevendusravi.
3. Pugeda
Pikaajaline kokkupuude kõrgete temperatuuridega põhjustab roomamist või järkjärgulist deformatsiooni, mis nõrgendab anuma terviklikkust. See on tüüpiline elektrijaamades ja keemiatöötlemisüksustes. Roomamisvastased meetmed hõlmavad roomamiskindlate -sulamite ja madala -pingega anumate kavandamist.
4. Lõhkemine
Lõhkemine on katastroofiline rike, mis võib tekkida, kui siserõhk ületab anuma projekteeritud piiri. Korralikud rõhualandusseadmed, nagu kaitseklapid, on vajalikud, et vältida üle-rõhku.
Järeldus
Pingeanalüüs on kõrgsurveanuma konstruktsiooni{0}}oluline aspekt, mis tagab maksimaalse töökindluse, ohutuse ja tõhususe.GNEEjuhtivKõrgsurveanuma tootja, rõhutab erinevate stressitüüpide mõistmise, täiustatud analüüsitehnikate kasutamise ja tööstusstandardite järgimise tähtsust. Rakendades uuenduslikke stressianalüüsi meetodeid, saavad insenerid kavandada vastupidavaid laevu, mis suudavad taluda äärmuslikke tingimusi, minimeerides samal ajal rikkeohtu.
Kuna tööstusharud nihutavad materjaliteaduse ja arvutusliku modelleerimise piire, ennustatakse, et stressianalüüsi edasised edusammud muudavad surveanumad ohutumaks ja tõhusamaks.
Küsige surveanuma suuruse määramise parameetreid
Kas pole kindel, kas surveanuma spetsiifilised spetsifikatsioonid vastavad teie protsessivoolule (nt rõhu kandevõime vs. keskmine rõhk, materjalide ühilduvus vs. söövitav keskkond, maht vs. tootmisvõimsus)? Võtke meiega ühendust-meie professionaalne meeskond soovitab sobivaid spetsifikatsioone, mis põhinevad teie keskmise parameetritel, töörõhul/temperatuuril ja paigaldusruumil, ning pakub sarnaseid tööstuslikke rakendusi (nt keemiatehase happehoidla anumad, farmaatsia GMP-ühilduvad protsessianumad).
E-post:global@gneesteels.com
WhatsApp: +8615824687445
KKK
K: Mis on kõrgsurveanum ja kuidas see töötab?
V: Kõrgsurveanum on suletud mahuti, mis on ette nähtud gaaside või vedelike hoidmiseks atmosfäärirõhust oluliselt kõrgemal rõhul. See töötab paksude seinte ja tugevdatud materjalide abil, et ohutult sisaldada-kõrgsurveaineid tööstuslike protsesside käigus.
K: Millistes tööstusharudes kasutatakse kõrgsurveanumaid kõige rohkem?
V: Kõrgsurveanumaid kasutatakse laialdaselt sellistes tööstusharudes nagu naftakeemia, nafta ja gaas, keemiatöötlemine, veetöötlus, elektritootmine ja farmaatsia.
K: Millised on India kõrgsurveanumate tootmise põhistandardid?
V: Indias toodetakse kõrgsurveanumaid, järgides standardeid, nagu ASME, IS-koodid, IBR ja API, olenevalt rakendusest ja tööstuse eeskirjadest.
K: Miks on kohandatud kõrgsurveanumad paremad kui standardsed?
V: Kohandatud kõrgsurveanumad on kohandatud konkreetse rõhu, temperatuuri, ruumi ja materjali vajadustega, tagades parema jõudluse, ohutuse ja eeskirjade järgimise kui --riiulidisain.
K: Kes on parim surveanumate tootja Indias?
V: GNEE on India juhtiv surveanumate tootja, kes on tuntud kohandatud{0}}kõrgsurveanumate poolest, mis vastavad rahvusvahelistele standarditele ja toimivad usaldusväärselt India ja Lähis-Ida tööstuskeskkonnas.
K: Milliseid materjale kasutatakse kõrgsurveanumate valmistamisel?
V: Kõrgsurveanumad on tavaliselt valmistatud roostevabast terasest, süsinikterasest või legeerterasest, mis valitakse rõhuklasside, korrosioonikindluse ja temperatuurinõuete alusel.
K: Kuidas mõjutavad keskkonnatingimused surveanuma konstruktsiooni?
V: Keskkonnategurid, nagu niiskus, äärmuslikud temperatuurid ja söövitav atmosfäär, mõjutavad materjali valikut ja konstruktsioonikujundust, eriti sellistes piirkondades nagu Lähis-Ida.
K: Milliseid sertifikaate nõutakse kõrgsurveanumate jaoks Indias ja Lähis-Idas?
V: Levinud sertifikaadid hõlmavad ASME U templit, ISO, IBR sertifikaati Indias ja CE või API-t Lähis-Ida ekspordi vastavuse tagamiseks.
K: Millised on erinevat tüüpi surveanumad?
V: Surveanumad jagunevad nelja tüüpi:
Tüüp 1: valmistatud täielikult metallist, tavaliselt terasest.
Tüüp 2: metall{1}}vooderdatud osalise komposiittugevdusega.
Tüüp 3: täielikult pakitud metallvoodriga komposiitanumad.
Tüüp 4: täielikult pakitud plastvoodriga komposiitanumad.
K: Mis on 4. tüüpi surveanum?
V: 4. tüüpi surveanum on kerge, täielikult komposiitanum, millel on plastikust vooder. See on loodud kõrgsurvegaaside-hoidmiseks, pakkudes suurepärast korrosioonikindlust ja vastupidavust.
K: Mis on 5. tüüpi surveanum?
V: 5. tüüpi surveanum on täiustatud komposiitanum, millel pole metallist vooderdust. See on ülikerge-, väga vastupidav ning seda kasutatakse peamiselt kosmose- ja vesinikusalvestusrakendustes.
K: Mida peab ASME surveanumaks?
V: ASME määratleb surveanuma kui mahuti, mis on ette nähtud gaaside või vedelike hoidmiseks rõhul, mis erineb oluliselt ümbritsevast tingimustest. Ohutuse ja vastupidavuse tagamiseks peab see vastama ASME katla ja surveanuma koodi (BPVC) standarditele.
K: Mis on kõrgsurveanuma{0}}tööpõhimõte?
V: Kõrgsurveanuma tööpõhimõte hõlmab kõrgsurvevedelike või gaaside hoidmist ja hoidmist, tagades samas ohutuse ja tõhususe. See saavutatakse tänu tugevale disainile, materjalivalikule ja täpsele konstruktsioonile, mis talub siserõhku ilma deformatsiooni või rikketa.
K: Kuidas reguleeritakse kõrgsurveanumas{0}}rõhku?
V: Rõhku juhitakse ohutusmehhanismide, nagu rõhualandusventiilide, seiresüsteemide ja täpsete töötingimuste kaudu. Need tagavad, et rõhk püsib õnnetuste vältimiseks ohututes piirides.
K: Millistes tööstusharudes kasutatakse{0}}kõrgsurveanumaid?
V: Kõrgsurveanumaid{0}} kasutatakse sellistes tööstusharudes nagu keemiatöötlemine, naftakeemia, farmaatsia, toiduainete töötlemine ja energia tootmine.
K: Millised on kõrgsurveanumate{0}}levinud rakendused?
V: Kõrgsurveanumaid kasutatakse sellistes protsessides nagu keemilised reaktsioonid, gaasi ladustamine, kõrgrõhu testimine ja steriliseerimine tööstusharudes, mis nõuavad kontrollitud kõrgsurvekeskkonda{2}.
K: Millised on kõrgsurveanumate{0}}projekteerimisstandardid?
V: Kõrgsurveanumad on konstrueeritud vastavalt sellistele standarditele nagu ASME Boiler and Pressure Vessel Code (BPVC), PED (surveseadmete direktiiv) või muudele piirkondlikele ohutusstandarditele.
K: Mis on surveanuma pingeanalüüs?
V: Surveanuma pingeanalüüs on protsess, mille käigus hinnatakse anuma konstruktsiooni terviklikkust ja tugevust sise- ja välisrõhu all. See hõlmab rõhu, temperatuuri ja väliskoormuste mõjul tekkivate pingete, deformatsioonide ja deformatsioonide kindlaksmääramist. See analüüs tagab, et anum talub ohutult töötingimusi ilma rikke või liigse deformatsioonita.
K: Kuidas arvutate surveanuma pinget?
V: Surveanuma pinge arvutatakse kindlaksmääratud valemite abil, mis põhinevad selle kujul (silindriline või sfääriline). Peamised stressikomponendid hõlmavad järgmist:
Hoop Stress (ringsuunaline stress):
σh=Pr jagatud t-ga
Pikisuunaline pinge:
σl=Pr jagatud 2t
Radiaalne pinge: tavaliselt tühine võrreldes rõngas- ja pikisuunaliste pingetega.
Kus:
P=Siserõhk
r=Siseraadius
t=Seina paksus
Need arvutused aitavad inseneridel tagada, et laeva konstruktsioon vastab ohutusstandarditele.
K: Millised on stressianalüüsi sammud?
V: Surveanuma pingeanalüüs hõlmab tavaliselt järgmisi samme.
Töötingimuste määratlemine: tuvastage siserõhk, temperatuur ja välised koormused.
Valige materjal: valige materjal, mis vastab tugevuse ja vastupidavuse nõuetele.
Pingekomponentide määramine: Arvutage rõngas-, piki- ja radiaalpinged.
Tehke lõplike elementide analüüs (FEA): kasutage pingejaotuse hindamiseks simulatsioonitööriistu.
Kontrollige koodide vastavust: veenduge, et disain vastaks tööstusstandarditele, nagu ASME BPVC.
Rikkerežiimide hindamine: pikaajalise{0}}kindluse tagamiseks arvestage väsimuse, paindumise ja roomamisega.
Kujunduse optimeerimine: muutke paksust või materjali, kui pingetasemed ületavad lubatud piire.
K: Kuidas analüüsite surveanumat?
V: Surveanuma analüüsimiseks kasutavad insenerid teoreetiliste arvutuste, numbriliste simulatsioonide ja eksperimentaalsete katsete kombinatsiooni. Protsess sisaldab:
Analüütilised meetodid: matemaatiliste võrrandite kasutamine pingeväärtuste arvutamiseks.
Lõplike elementide analüüs (FEA): arvutisimulatsioonide käivitamine stressi jaotuse visualiseerimiseks.
Mittepurustav testimine (NDT): kontrollide läbiviimine, näiteks ultraheli testimine, et tuvastada vigu.
Ohutusteguri hindamine: konstruktsioonis tuleb tagada ootamatute pingemuutuste arvestamine.
Vastavus standarditele: veenduge, et anum järgib ASME, EN või muid regulatiivseid koode.
